XX醫院住院部無線網絡解決方案

XX醫院地處經濟技術開發區中心地段，規劃用地80畝，已有建筑面積1.8萬平方米，實際開放病床220 張。西區建有臨床、醫技科室19個，設置綜合重癥監護、綜合外科、創傷外科、綜合內科、婦產科、五官綜合（含整形美容）7個獨立病區。各科室主任均由醫院本部教授擔任，另有一大批國內知名專家長期在這里工作。西區擁有國際先進的多排螺旋CT、全自動生化分析儀、五分類血球儀、全自動麻醉機等多種高端手術設備，并實現了與本部醫學信息共享、區域內實時遠程會診的能力。病區還配備有中心供養、中心吸引、中央空調、中心傳呼和病房獨立衛生間，環境優美，四季常青，被譽為花園式醫院。

西區總體建筑面積近20萬平方米，年門診量80萬人次、開放床位2000張。

根據實際工作需要，擬在XX醫院西區進行無線局域網絡搭建，要求該網絡支持IEEE 802.11n協議，一期工程覆蓋住院部，每層樓配置相應數量的AP，便于電子病歷業務的順利開展，無線局域網拓?fù)浣Y(jié)構采用星形以太網，無線接入所需布設的AP通過接入設備接入到網中，在接入層提供相應的接口給AP使用。

一、建設目標

1、采取通行的網絡協議IEEE 802.11g標準，選取合理的無線覆蓋方案，從而實現對住院部各樓層相應區域的WLAN信號覆蓋，住院部無盲點（電子病歷系統開展順利），提供穩定可靠的無線寬帶網絡接入服務；

2、全面的無線網絡支撐系統（包括無線安全、無線QOS等），以避免無線設備及軟件之間的不兼容性或網絡管理的混亂而導致的問題；

3、保證網絡訪問的安全性，支持用戶多種接入方式認證機制,包括：基于PPPoE、802.1X、Portal、MAC等認證，支持外置的Portal服務器和外置的AAA服務器系統；

4、無線寬帶網絡將來應該能夠支持WIFI語音、IPTV等增值業務；

5、安全、認證和管理要求。為了阻止非授權用戶訪問無線網絡，以及防止對無線局域網數據流的非法偵聽，無線網絡要具有相應的安全手段，主要包括：物理地址（MAC）過濾、服務區標識符(SSID)匹配、AES加密，雙向認證等方式。

二、解決方案

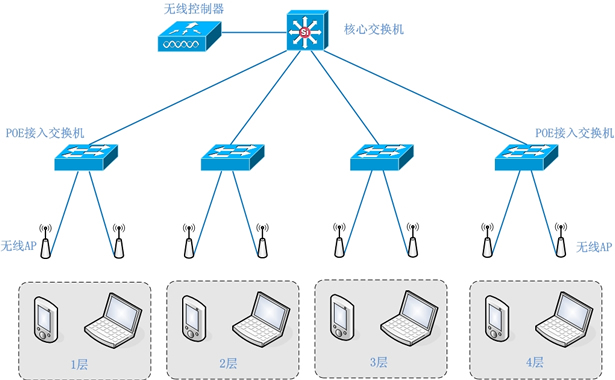

邏輯拓?fù)?/p>

產品選型

H3C無線產品連續多年在國內市場占有率高，產品穩定性和易用性在業界有良好的口碑。因此，本方案采用H3C無線產品。

無線控制器采用24端口H3C EWP-WX3024E-POEP，無線AP采用H3C EWP-WA2620i-AGN-FIT智能室內放裝型2.4/5GHz雙頻接入點，對于墻壁較厚的鋼筋混凝土房間采用H3C WA1208E-GNP-802.11n雙通道室內分布型2.4GHz單頻大功率接入點通過功分器連接室內天線的方式。

部署方式

住院部每層的房間為較為開放的房間，墻壁為普通磚墻，門為玻璃門或普通木門，無線信號穿透能力較好，因此在每層走廊天花板部署3個H3C EWP-WA2620i-AGN-FIT智能室內放裝型2.4/5GHz雙頻接入點，每層的POE接入交換機通過網線為無線AP提供網絡接入和電力支撐。
