概述：
度假型酒店一般由辦公樓、休閑中心、別墅區、購物中心、SPA區、會所區、停車場等多個區域組成。由于各區域距離較遠，因此華為采用FTTH GPON+WLAN的基礎網絡架構，別墅區域采用FTTH接入，非別墅區域采用LSW組網，所有業務由一張IP網絡承載。
1. 別墅區FTTH GPON組網
酒店別墅客房用戶較為分散，相隔距離較遠，使用以太網接入布線存在難度，故采用FTTH的解決方案：將ONT放置到別墅的弱電間，完成光纖直通到戶，可以為用戶提供超高帶寬，滿足酒店未來業務需求的發展。華為推薦ONT設備采用華為FTTH GPON終端，其高性能的轉發能力有效保障話音、數據和高清視頻的業務體驗，是酒店別墅網絡部署優秀終端解決方案。
2. 非別墅區域LSW組網
非別墅區域區域采用常用的接入交換機+匯集交換機組網方式：
每個樓層根據實際信息點的多少，選擇部署相應的接入交換機
提供POE交換機為無線AP和IP攝像頭供電，簡化布線
區域內的電話通過IAD匯聚，提供VOIP功能
整個區域通過一個匯聚交換機匯聚上下行流量，并通過光纖和核心交換機進行交互
3. 酒店網絡出口
認證計費網關：負責酒店網絡與Internet的連接，并對酒店內部客戶的上網行為進行認證和計費。
防火墻：保證酒店內部網絡不受外網攻擊。
4. 酒店網絡核心設備
核心交換機：匯聚內部服務器、Internet接入流量、辦公網絡、客房網絡、監控網絡、語音網絡等業務。
無線AC：統一管理和控制酒店內部所有AP。
OLT：別墅區網絡比較分散，OLT作為別墅區網絡匯聚設備。
酒店服務器：包括酒管軟件、SPA管理服務器、點餐系統、計費系統等服務器，為了保障服務器網絡的安全，需要在服務器區域入口部署IPS設備。
酒店監控中心:監控中心負責酒店全園區的監控及視頻存儲。
方案亮點
1. GPON+LSW組網，解決廣覆蓋、低成本網絡接入問題
別墅區域分散，無明顯匯聚點；別墅內設備類型和數量明確；采用光纖到戶（FTTH）是便捷可行的接入方式
非別墅區域，業務多樣，流量較大；考慮綜合成本和酒店維護人員技能，采用交換機部署符合客戶利益
2.層次化的可靠性設計，高速穩健的酒店網絡
接入層采用iStack堆疊設計，核心層CSS集群，硬件實現3.3ms高精度鏈路故障檢測，保障酒店業務不中斷、電話不斷線、視頻無馬賽克。
3.基于業務的分層QoS，靈活的帶寬分配及保障機制
深度業務識別，防止BT等非正常業務流量對酒店關鍵業務以及關鍵客戶流量形成沖擊，并可以對VIP客戶進行流量定制化，提供更高的網絡帶寬保障。對于語音等高優先級數據，可以提供VoiceVLAN等技術保障優先轉發。
4.四重安全防護，阻斷病毒對網絡的威脅，酒店網絡安全無憂
網絡安全方案從網絡監管、邊界防御、接入安全及遠程接入等方面入手，為酒店提供四重網絡安全防護：
客房間VLAN隔離
辦公終端部署NAC
客房網與辦公網隔離、服務器區ACL訪問控制
出口部署UTM
5.創新的節能技術，營造綠色酒店
支持IEEE802.3az標準，端口能耗降低30%
獨家整機休眠智能喚醒專利節能技術，助力客戶構建綠色網絡。優秀節能技術，節能40%
接入交換機采用無風扇設計，自然散熱、減少噪音污染
智能POE供電，基于不同設備角色啟動不同的能源管理方案，保持能源管理彈性

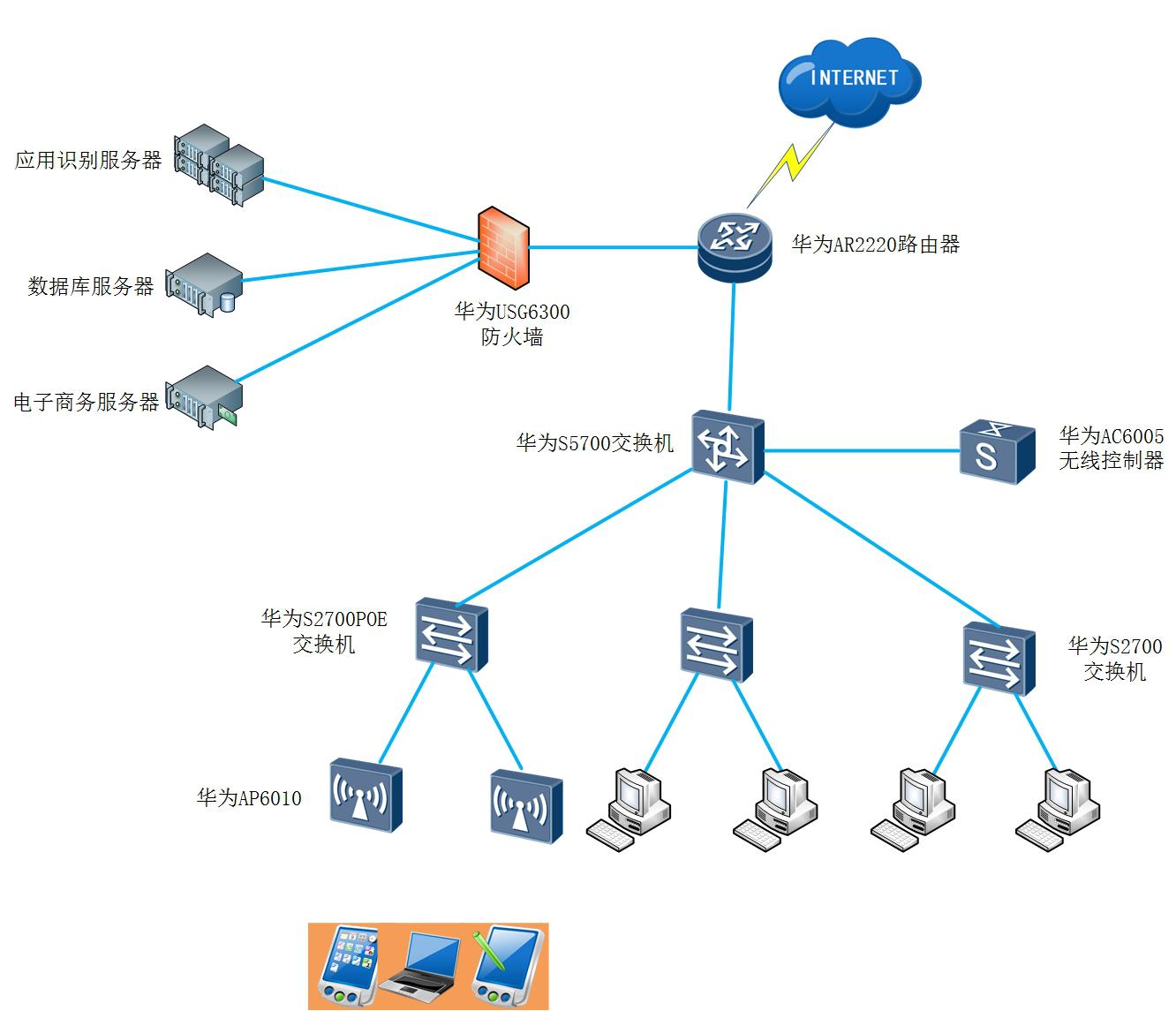

方案部署圖示例：
